El entrenador de comunicaciones creado en el CIP "ETI" por el departamento de Electricidad, pretende ser un medio para que los alumnos del Ciclo Formativo de Regulación y Control Automáticos, puedan llevar a efecto la "INTEGRACIÓN" de la mayoría de los buses de campo que se usan en la industria actualmente.
Este entrenador está desarrollado en base a componentes Omron, utilizando su plataforma de configuración y programación CX-One.
La documentación aportada, muestra como realizar la configuración de las distintas redes y mediante programas ejemplo elementales, demostrar el correcto funcionamiento de los distintos métodos de comunicaciones empleados.
En esta Web se detallan los buses utilizados, aportando presentaciones en Power Point que explican de forma básica las características del bus, el desarrollo completo del ejemplo de configuración y programación utilizado en el entrenador, explicado paso a paso y por último documentación de todo tipo relativa al bus de comunicación tratado en ese momento facilitan la comprensión de los mismos.
Se utilizan fotografías y vídeos del entrenador que ayudan a entender el funcionamiento del mismo.
DESCRIPCIÓN

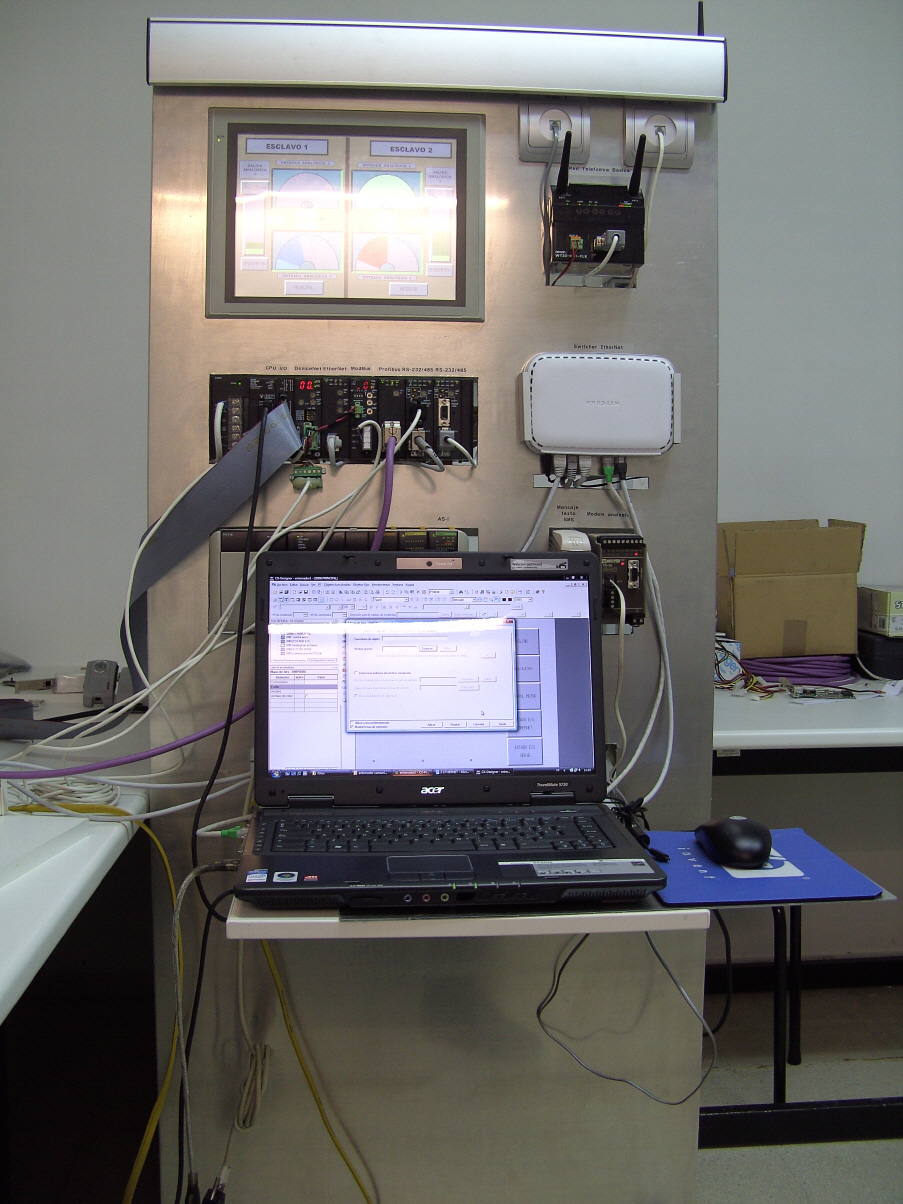

El componente principal del Entrenador es un PLC CJ1M con CPU 13, dotado de los módulos "maestros" de comunicación necesarios. Como componentes esclavos, se utilizan PLCs CJ2M con CPU31, distintos modelos de Entradas/Salidas descentralizadas, un terminal Táctil NS de 12 pulgadas con puerto Ethernet, un variador de velocidad V1000, Modem telefónicos, módulos Wifi, módulos Bluetooch y por último, mediante OPC server, la utilización del Scada Labview.
|
