Simbología eléctrica.

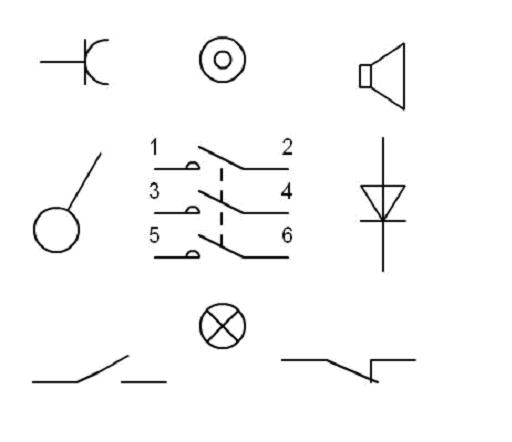

En esta página encontraréis los símbolos eléctricos más utilizados.
¿Sobre la normalización? Bien, veréis, los primeros símbolos corresponden a la normalización UNE anterior a la aprobada en 1996, para que podáis compararlos con los que están aprobados en la UNE-E-60617, que como digo, fue aprobada en 1996 y está en acorde con la norma europea.
En los planos antiguos encontraréis los símbolos antiguos, también los veréis en algunos de mis circuitos.
La norma UNE-E-60617 (CEI-617).
60617-2. Elementos de símbolos, símbolos distintivos y otros símbolos de carácter general.
60617-3. Conductores y dispositivos de conexión.
60617-4. Componentes pasivos básicos.
60617-5. Semiconductores y tubos catódicos.
60617-6. Producción y transformación de la energía eléctrica.
60617-7. Aparatos y dispositivos de control y protección.
60617-8. Instrumentos de medida, lámparas y dispositivos de señalización.
60617-9. Telecomunicaciones. Conmutación y equipos.
60617-10. Telecomunicaciones. Transmisión.
60617-11. Esquemas y planos. Arquitectura y topografía.
60617-12. Operadores lógicos.
60617-13. Operadores analógicos.
Como podéis observar, la norma es bastante completa e internacional. Cada país tiene su propia organización encargada de harmonizar las normas internacionales con las propias de cada país. En el caso concreto de España, es AENOR la encargada de hacerlo, de esta forma, se eliminan las barreras técnicas existentes.
