enunciado

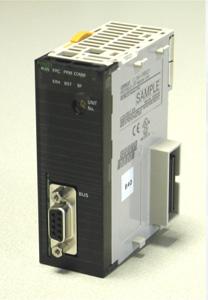

Mediante un PLC Omron, modelo CJ1M con CPU11 se quiere construir una red en la que el PLC haga de maestro, para lo cual se incorpora en su rack una unidad maestra CJ1W-PRM21 Profibús DP V1.
Los módulos esclavos que completan la red son:
· Módulo Festo de control de 8 válvulas neumáticas (16 bobinas) modelo CPV DI01.
· Módulo Beckhoff BC3100 de 16 entradas digitales.

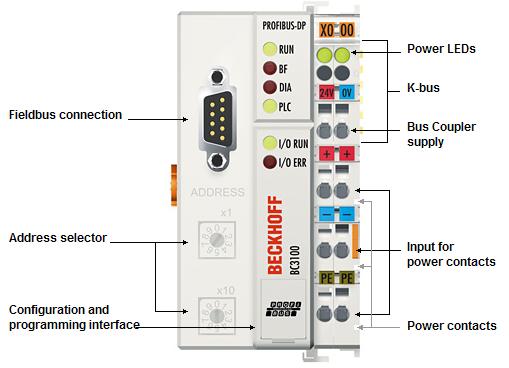

· Módulo variador de velocidad Unidrive de 10 Word de salida
modulos a utilizar
|
|
|
|
| Unidad maestra PRM21 | Unidad esclava 1 FESTO CPV-DI01 | Unidad esclava 2 Beckhoff BC3100 | Unidad esclava 3 variador Unidrive |
PROCEDIMIENTO
Igual que en el ejercicio 1, se realizarán los siguientes pasos:
· REALIZAR EL MONTAJE FÍSICO DE LA RED, INCLUYENDO LA CREACIÓN DE LA TABLA DE E/S DEL PLC
· ASIGNACIÓN FISICA DE DIRECCIONES PROFIBUS A LOS MÓDULOS
· CABLEAR Y COLOCAR LOS CONECTORES
· DESDE LA PAGINA WEB CORRESPONDIENTE, BAJAR LOS FICHEROS GSD NECESARIOS
· EN CX-PROFIBUS, INCLUIR LOS FICHEROS GSD A LA LIBRERÍA DEL PROGRAMA
· CREAR LA RED (PINCHANDO Y ARRASTRANDO)
· CONFIGURAR LOS MODULOS TERMINANDO POR LA UNIDAD MAESTRA
· VOLCAR LA CONFIGURACIÓN A LA UNIDAD MAESTRA
· REALIZAR LA PUESTA EN MARCHA DE LA RED
En este ejercicio se modificarán las direcciones de la CIO que el software asigna por defecto:
SALIDAS a partir de la CIO 3500
ENTRADAS a partir de la CIO 3800
