OBJETIVOS DE LA PAGINA WEB

En esta página Web aprenderemos a conocer el funcionamiento de una red PROFIBÚS, estudiando su tipología, estructura, características principales, etc.

Aprenderemos a realizar su configuración utilizando es Software CX-Profibús

Realizaremos un ejemplo completo, incluyendo configuración, montaje, programación y verificación.

Se propondrán ejemplos a realizar por el alumno.

Las soluciones a los ejemplos propuestos, se presentarán resueltas para su comprobación.

Se facilitará documentación adicional y enlaces Web para poder ampliar los conocimientos adquiridos.

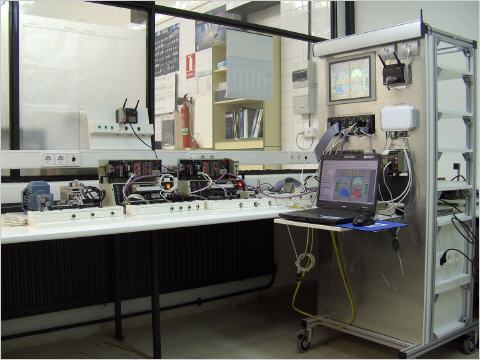

VISTA GENERAL DEL ENTRENADOR

ENTRENADOR DE COMUNICACIONES

INTRODUCCION A LA PAGINA WEB

Para poder desarrollar todo lo expuesto anteriormente, utilizaremos el entrenador de comunicaciones desarrollado por el Departamento de Electricidad del Centro Integrado Politécnico "ETI" que incluye una unidad maestra CJ1W-PRM21 que forma una Red de datos Profibús junto con dos unidades esclavas CJ1W-PRT21.

Cada unidad está conectada a un PLC Omron modelo CJ1M.

Esta Red, permite el intercambio de información entre los PLCs que la forman, cumpliendo la norma EN50170 establecida a nivel internacional.
