Estando Online, pulsar con el botón derecho del ratón sobre la Unidad Maestra y seleccionar la opción ‘Diagnosis’ del menú emergente.

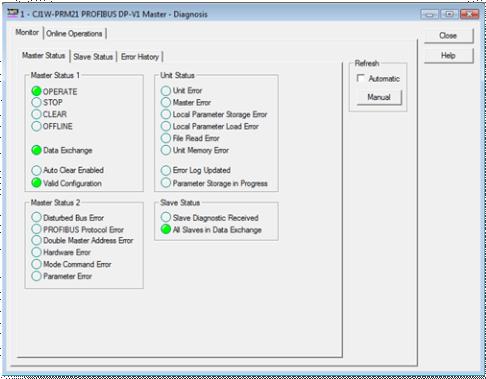

Comprobar el estado de la unidad maestra (pestaña Master Status).

ESTADO DEL MAESTRO

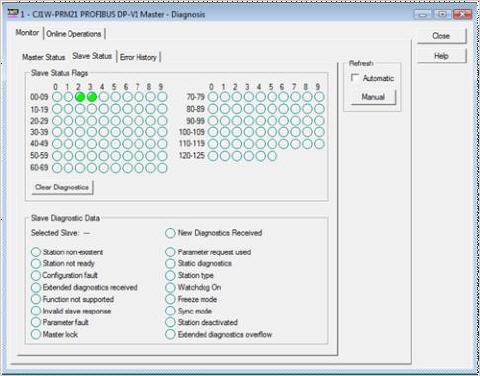

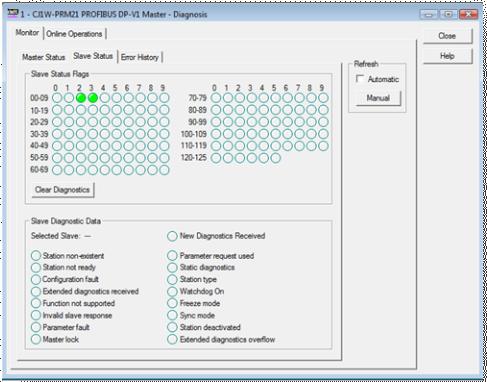

Comprobar el estado de los esclavos (pestaña Slave Status)

ESTADO DE LOS ESCLAVOS
