Solución
A continuación se dan las dimensiones del electrodo (Fig. P2.2) y la ficha de trabajo para este ejercicio:
 |
|

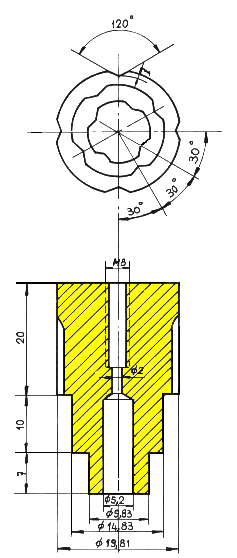

Fig. P2.2 ELECTRODO
|
|
ELECTROEROSION FICHA DE TRABAJO PRACTICA NUMERO 2 |
|||||
| Datos del problema | Electrodo núm. | 1 |
1
|
1
|
. |
| Operación (Desbaste: D, Acabado: A) | A |
A
|
A
|
. | |
| Material electrodo |
.
|
.
|
.
|
. | |
| Material pieza | F-521 temp |
.
|
.
|
. | |
| Número de piezas a realizar | - |
-
|
-
|
. | |
| Estado superficial deseado (Nr) |
.
|
.
|
39
|
. | |
| Rugosidad total (µm) |
-
|
-
|
-
|
. | |
| Reglaje Generador | Polaridad electrodo | . |
.
|
.
|
. |
| Nivel intensidad Excitación | 2.4 |
3.4
|
4.4
|
. | |
| Tiempo impulso Puntos (ti) | 9 |
10
|
10
|
. | |
| Tiempo pausa Puntos (to) | 2 |
2
|
2
|
. | |
| K.C. Puntos | 7 |
7
|
7
|
. | |
| Limpieza | Forma |
AspE
|
AspE
|
AspE
|
. |
| Presión (bar) |
-
|
-
|
-
|
. | |
| Datos para cálculos | Menor medida por lado (mm) | - |
-
|
-
|
. |
| Espacio entre electrodo y pieza (mm) | - |
-
|
0,084
|
. | |
| Desgaste volumétrico relativo sV (o/o) | 0,5 |
0,5
|
0,5
|
. | |
| Arranque Vw (mm3/min) | 19 |
36
|
88
|
. | |
| Superficie mínima (mm2) | 50 |
100
|
200
|
. | |
| Superficie a trabajar (mm2) |
59 |
157
|
314
|
. | |
| Volumen a arrancar (mm3) | 413 |
1570
|
3140
|
. | |
| Estimación tiempo mecanizado (min) | 21,7' |
43,6'
|
35,7' Total = 101'
|
. | |
| Resultados finales | Tiempo real de mecanizado (min) | . |
.
|
.
|
. |
| Superficie obtenida (Nr) | . | . |
.
|
. | |
| Observaciones | . | . | |||
