4.- Definición de herramientas
Tras haber acabado de configurar el sistema, se han
de definir las herramientas a utilizar en los diferentes cortes a realizar.
|
Previamente hemos de seleccionar
en el menú Pantalla (figura 4.1) la opción

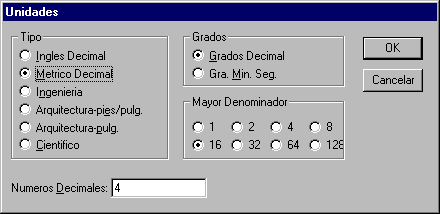

Unidades, seleccionando en esta ventana el sistema Métrico
Decimal (figura 4.2) para el tipo de unidades.
|
 |
|
|
Figura 4.1
|
 |
|
Figura 4.2
|

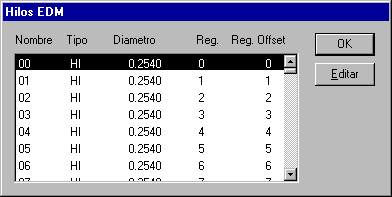

A continuación se ha de seleccionar el botón "Hilo...", situado en la parte superior izquierda de la pantalla, debajo de la barra de menús. Esto provoca que aparezca en pantalla la caja de diálogo "Hilos EDM" (figura 4.3), donde seleccionaremos un hilo cualquiera, por ejemplo el nº 00.
 |
|
Figura 4.3
|

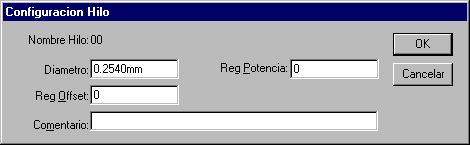

Si se desea configurar el diámetro del hilo, o el registro de potencia o de offset, se ha de seleccionar el botón "Editar", apareciendo la caja de diálogo "Configuración Hilo" tal como se muestra en la figura 4.4.
 |
|
Figura 4.4
|
Vamos a introducir un diámetro de hilo de 0,25 mm (el diámetro más usual utilizado), y para el parámetro "Reg Offset" introducimos el valor "0", lo cual indicará que el corte se realizará con el registro de offset nº 0 de la tabla de registros de la máquina. El registro de potencia no tiene importancia en este postprocesador, porque posteriormente no aparecerá ningún código relacionado con este parámetro en el programa CN. Finalmente seleccionamos el botón OK para aceptar los valores introducidos en los diferentes parámetros.

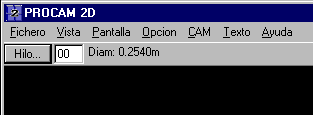

Si la definición de hilo se ha realizado correctamente, seleccionamos el botón OK en la caja de diálogo "Hilos EDM" (figura 4.3), cerrando esta caja, y en el cuadro de texto situado al lado del botón Hilo en la barra de menú aparecerá el número de hilo seleccionado (figura 4.5).
 |
|
Figura 4.5
|
