Paralelo |
|
|
|
|
|
Práctica 1:
Conexión en paralelo de las siguientes resistencias:
R1=330W;R2=470W;R3=820W
|
|
|
|
|
|
|
|
|
|
|
|

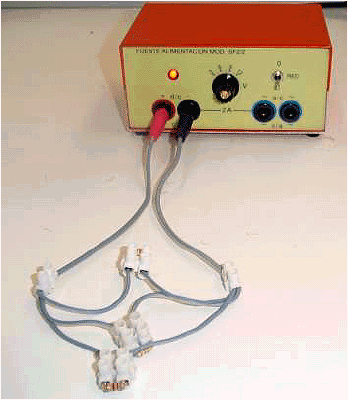

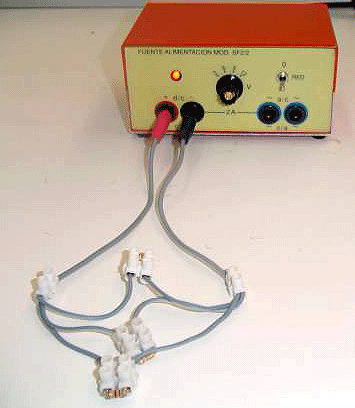

En la siguiente imagen se muestra el montaje del circuito:
|
|
|
|
|
|
|
|
|
|
|
|
a) Calcular y medir la Rt.
1/Rt=1/330+1/470+1/820=6,38*10-3 S
Rt=1/6,38*10-3=156,8W

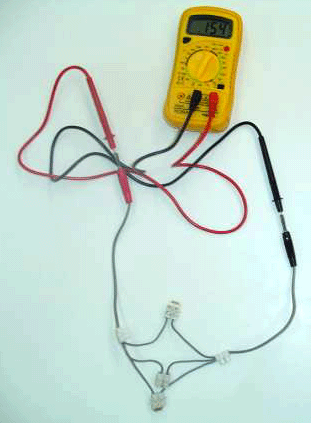

En la siguiente imagen se muestra la medida de la Rt
|
|
|
|
|
|
|
|
|
|
|
|
b) Calcular y medir las corrientes y las tensiones.
I1=U/R1=9/330=27,27mA
I2=U/R2=9/470=19,15mA
I3=U/R3=9/820=10,97mA
It=I1+I2+I3=27,27+19,15+10,97=57,39mA
It=9/156,8=57,39mA
U1=U2=U3=Ut=9V

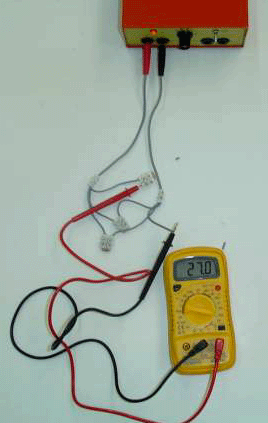

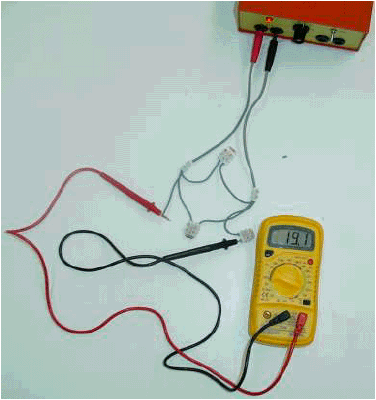

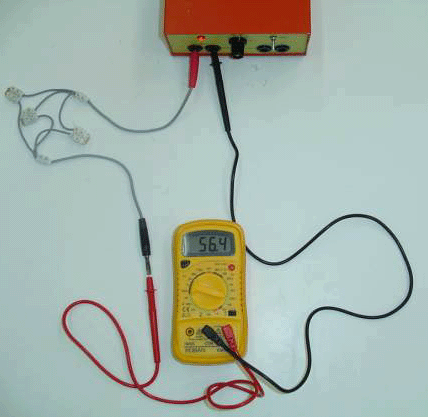

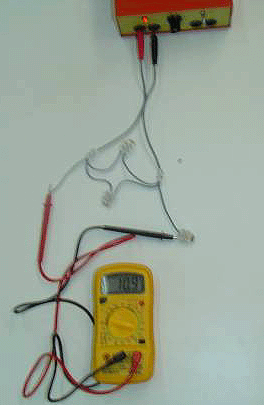

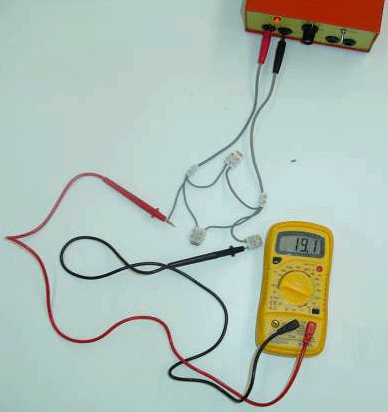

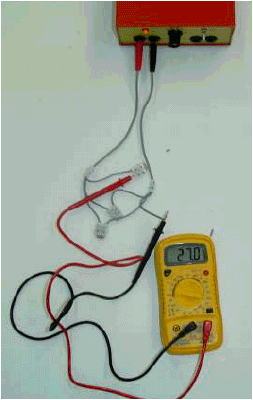

En las siguientes imágenes se muestra la medida de las Intensidades:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Resistencia |
Icalculada |
Imedida |
| 330W |
|
|
| 470W |
|
|
| 820W |
|
|
| Rt=156,8W |
|
|

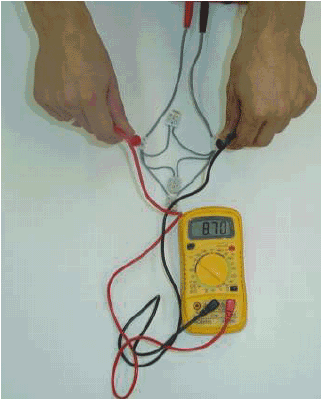

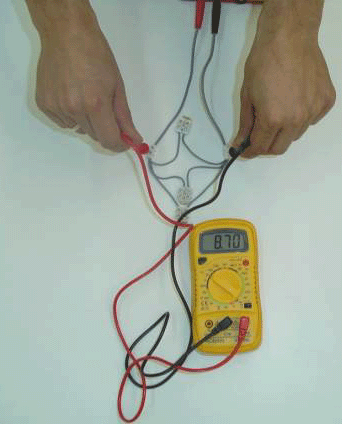

En la siguiente imagen se muestra la medida de la tensión:
|
|
|
|
|
|
|
|
|
|
|
|
| Resistencia |
Vcalculada |
Vmedida |
| 330W |
|
|
| 470W |
|
|
| 820W |
|
|
|
|
|
|
|
|
Práctica 2:
Conexión en paralelo de las
siguientes resistencias:
R1=10KW;R2=27KW;R3=56KW
|
|
|
|
|
|
|
|
|
|
|
|
a) Calcular y medir la Rt.
b) Calcular y medir las corrientes y las tensiones.
|
Resistencia
|
Icalculada
|
Imedida
|
|
10K
|
|
|
|
27K
|
|
|
|
56K
|
|
|
|
Rt
|
|
|
|
Resistencia
|
Vcalculada
|
Vmedida
|
|
10K
|
|
|
|
27K
|
|
|
|
56K
|
|
|
|
|
|
|
|
|
Práctica 3:
Conexión en paralelo de las siguientes resistencias:
R1=1K2;R2=4K7;R3=6K8W
|
|
|
|
|
|
|
|
|
|
|
|
a) Calcular y medir la Rt.
b) Calcular y medir las corrientes y las tensiones.
|
Resistencia
|
Icalculada
|
Imedida
|
|
1K2
|
|
|
|
4K7
|
|
|
|
6K8
|
|
|
|
Rt
|
|
|
|
Resistencia
|
Vcalculada
|
Vmedida
|
|
1K2
|
|
|
|
4K7
|
|
|
|
6K8
|
|
|
|
 |
